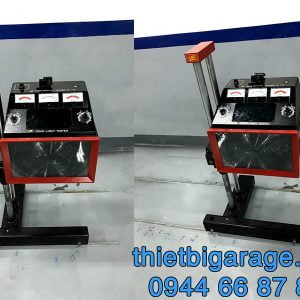

Thiết bị kiểm tra đèn pha ô tô Fofen FD-2
Máy kiểm tra đèn pha Fofen FD-2 là thiết bị để đo kiểm cường độ sáng và độ lệch của đèn pha. Chuyên dụng được sử dụng để kiểm tra và điều chỉnh trong các trạm kiểm định xe, nhà máy sửa lắp giáp ô tô và các trung tâm sửa chữa xe…
Một công nghệ quang học tiên tiến được áp dụng cho dòng sản phẩm này. Vùng sáng quang học của đèn pha khi thử được hiển thị lên màn hình. Vì vậy việc điều chỉnh và quan sát sẽ thuận lợi. Các thông số của cường độ sáng và độ lệch của đèn pha so với trục quang học về cả hai hướng dọc và ngang cũng được đo.
Cấu tạo bao gồm một buồng thu quang học và hệ thống di chuyển. Buồng quang học được thiết kế để dịch chuyển lên xuống trên hai cột thẳng đứng. Việc dịch chuyển sang trái sang phải được thực hiện thông qua bánh xe và đường ray dưới chân đế.
Thông số kỹ thuật thiết bị kiểm tra đèn pha ô tô FD-2
- Kiểm tra đèn cốt: 0 – 40.000cd
- Kiêm tra đèn pha: 0 – 80.000cd
- Đo hướng lên 1°20´~ hướng xuống 2°20´
- Trái 2°20´~ phải 2°20´
- Khoảng cách đo: 1(m)
- Kích thước: 1250×710×550 (mm) (H×W×D).
- Khối lượng: 60kg
- Nguồn pin: 6V
Lắp đặt và điều chỉnh model kiểm tra đèn pha FD-2A phải tuân theo hai yêu cầu sau:
Đường tâm xe dọc theo hướng xe vào phải song song với trục quang học của máy;
Các đèn pha của xe khi đưa vào kiểm tra đường tâm phải thẳng hàng với trục quang học của máy. Để có thể đạt được các tiêu chuẩn trên thì có thể kẻ vạch chỉ dẫn cho xe vào bằng thiết bị định vị chuẩn (ống ngắm). Cũng có thể dùng mắt để ngắm thẳng khi đưa xe vào. Xe thử khi vào phải song song với đường dẫn và đường tâm buồng quang học cũng phải song song với đường dẫn đó. Trong quá trình điều chỉnh phải chú ý đến cân bằng của bọt nước được bố trí ở trên mặt máy. Nếu bọt nước nằm ra ngoài vòng tròn thì cần điều chỉnh lại máy để đạt yêu cầu.
